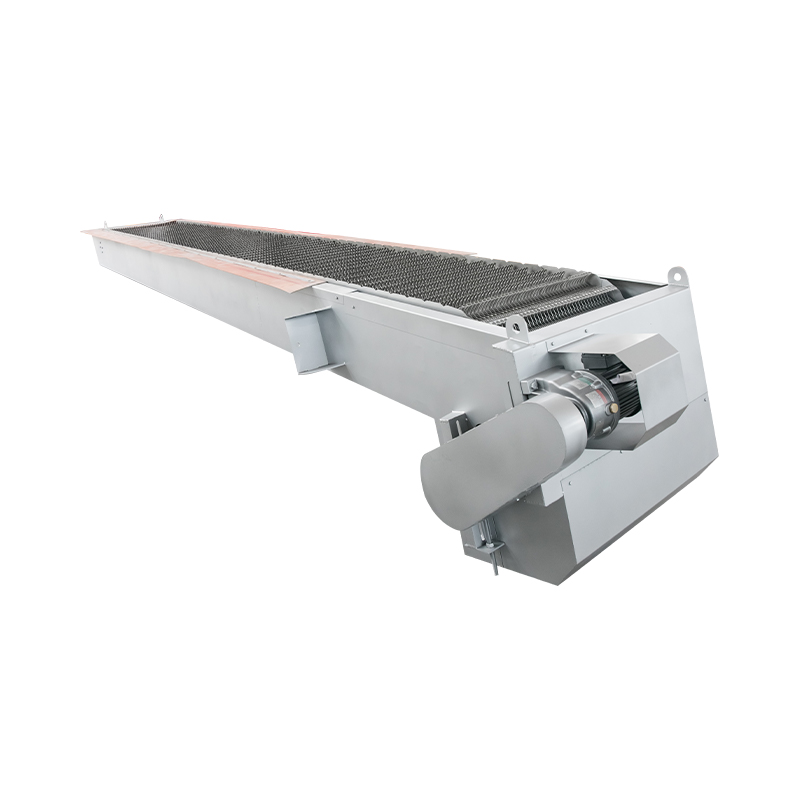

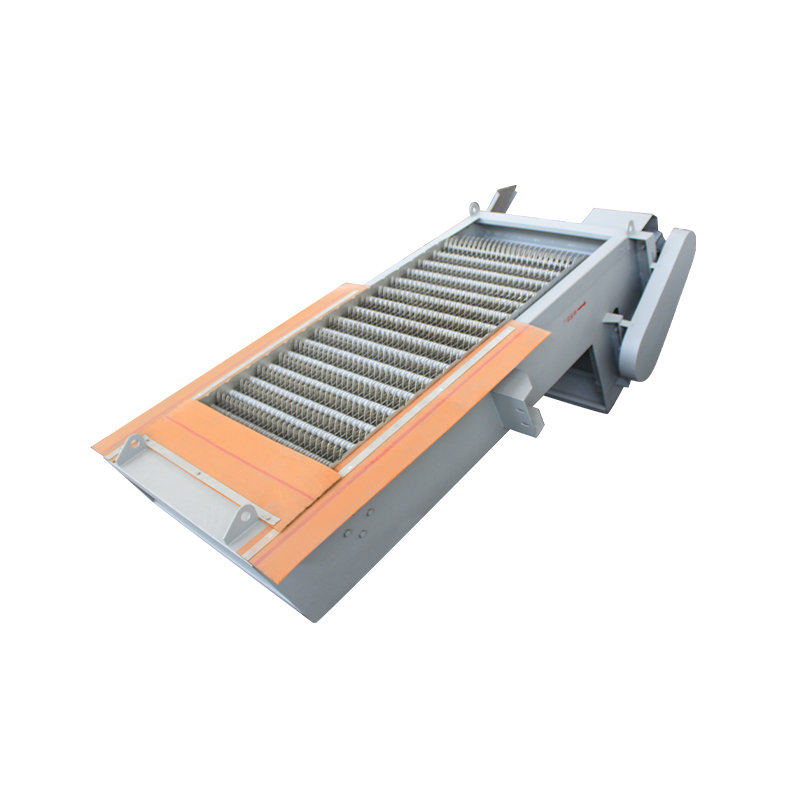

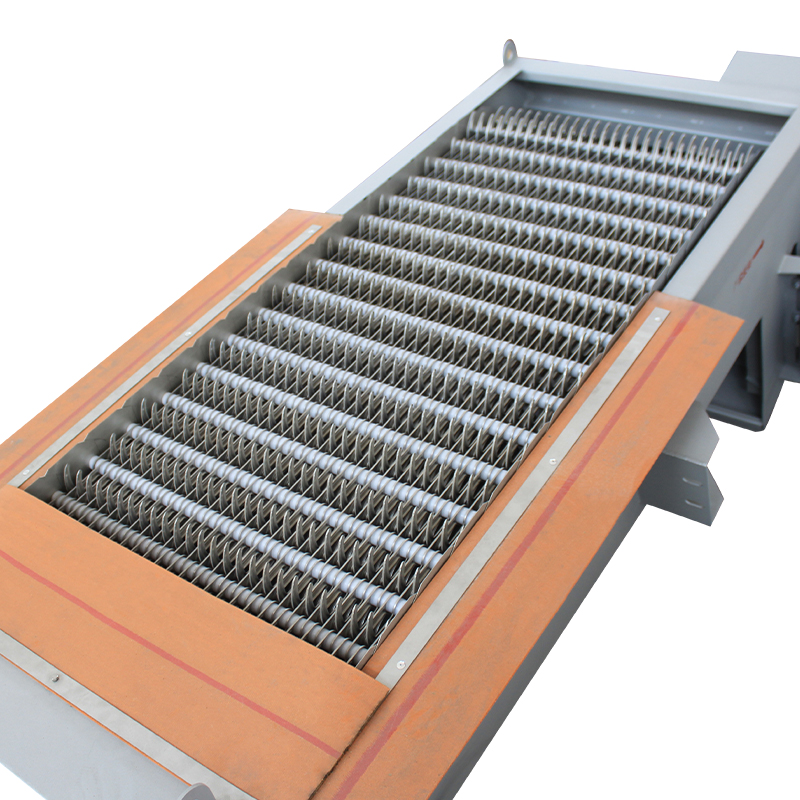

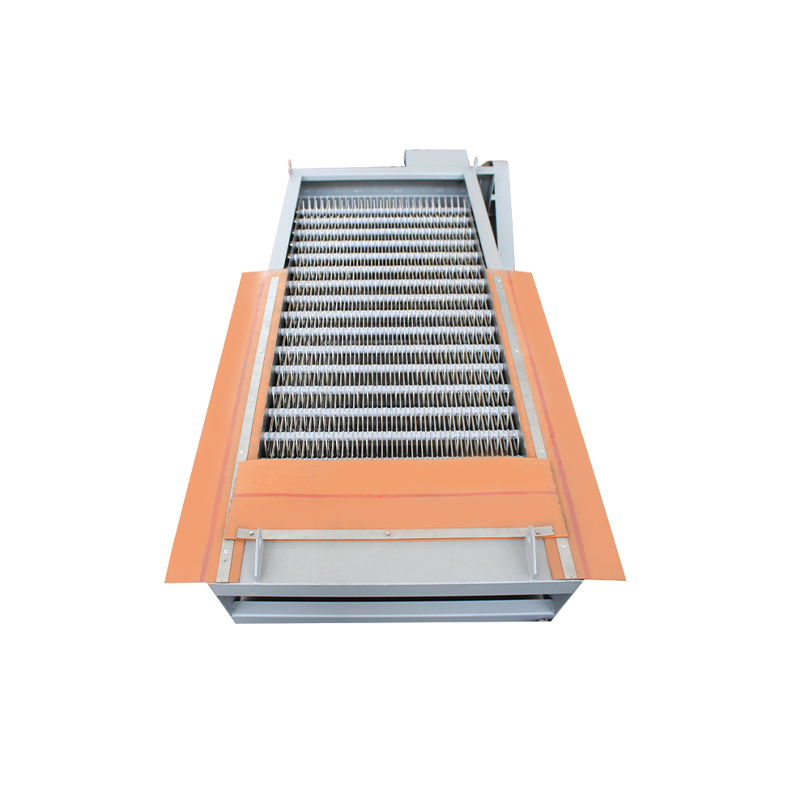

Rake-Tooth Bar Screen Machine

Rotary Screen Debris Remover, joka tunnetaan myös nimellä Rotary Solid-Liquid Separator, on edistynyt vedenkäsittelyn kiinteä-neste-erotuslaite. Sitä käytetään ensisijaisesti kunnallisten jätevedenpuhdistamoiden esikäsittelyyksiköissä, kunnallisissa hulevesi- ja jätevesipumppaamoissa, vesihuoltolaitoksissa sekä voimalaitosten jäähdytysveden ottoaukoissa. Näitä laitteita käytetään myös laajasti vedenkäsittelyprojekteissa eri teollisuudenaloilla, mukaan lukien tekstiilit, painatus ja värjäys, elintarvikejalostus, vesiviljely, paperinvalmistus, teurastamot ja parkituslaitokset. Se toimii ihanteellisena kiinteän ja nesteen erotusratkaisuna vedenkäsittelyteollisuudessa.

TARJOUSPYYNTÖ

EDELLINEN: Mesh Bar Screen Machine

SEURAAVA: Ei seuraavaa tuotetta

Edut ja ominaisuudet
Rakenne ja toimintaperiaate

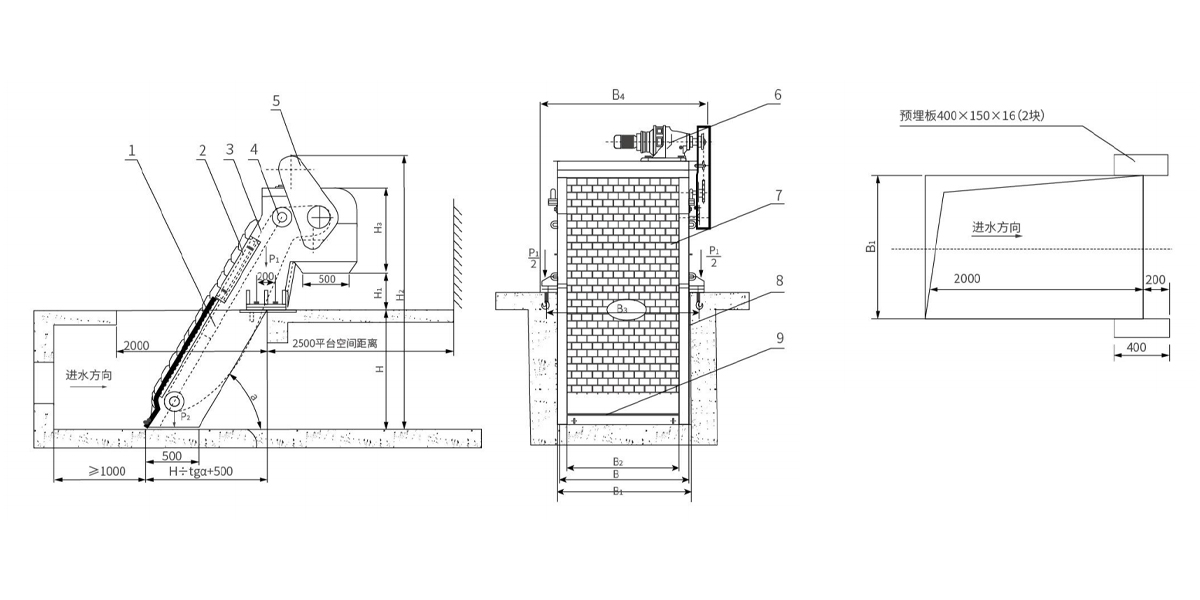

Mitat ja asennuspiirustus
Tuotteen ominaisuudet
Sovellusalue

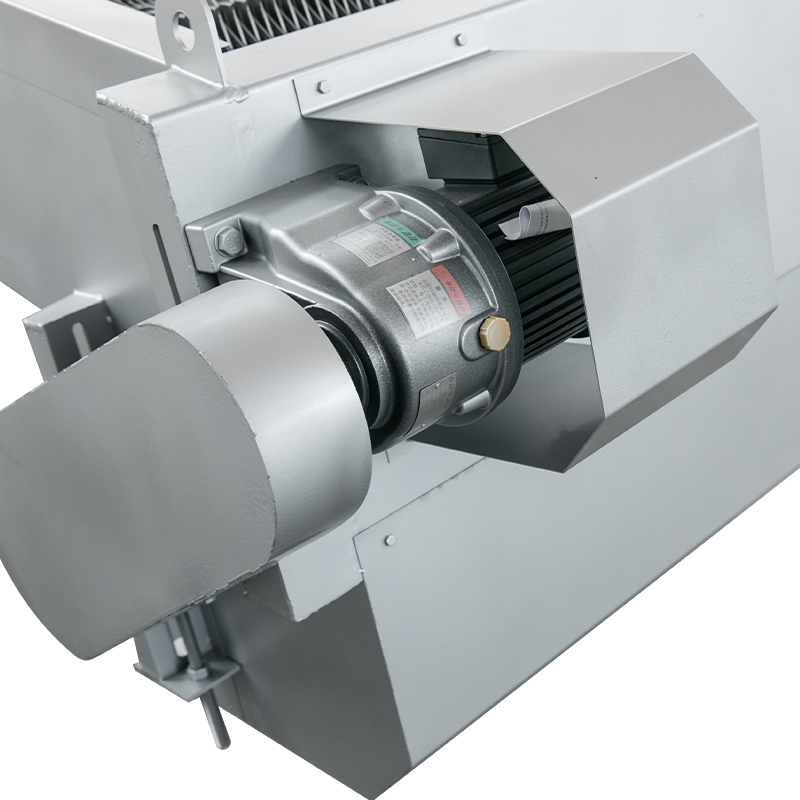

· Voimansiirtojärjestelmä käyttää sykloidisia väkipyörä- tai kierrevaihteistomoottoreita suoraa käyttöä varten. Niillä on alhainen melutaso, kompakti rakenne ja sujuva toiminta;
· Runko käyttää integroitua runkorakennetta, joka on erittäin jäykkä, mikä mahdollistaa yksinkertaisen asennuksen ja minimaalisen rutiinihuollon;
· Saatavilla kaksi haravahammasta: jako t=100mm ja t=200mm;
· Yksinkertainen käyttö suorilla paikallisilla tai kauko-ohjaimilla;
· Kaksoissuoja vahingossa tapahtuvaa ylikuormitusta vastaan: mekaaniset leikkaustapit ja ylivirtasuoja takaavat turvallisen ja luotettavan toiminnan;
· Yli 1500 mm leveille laitteille käytetään rinnakkaista koneen kokoonpanoa yleisen rakenteellisen eheyden ylläpitämiseksi.

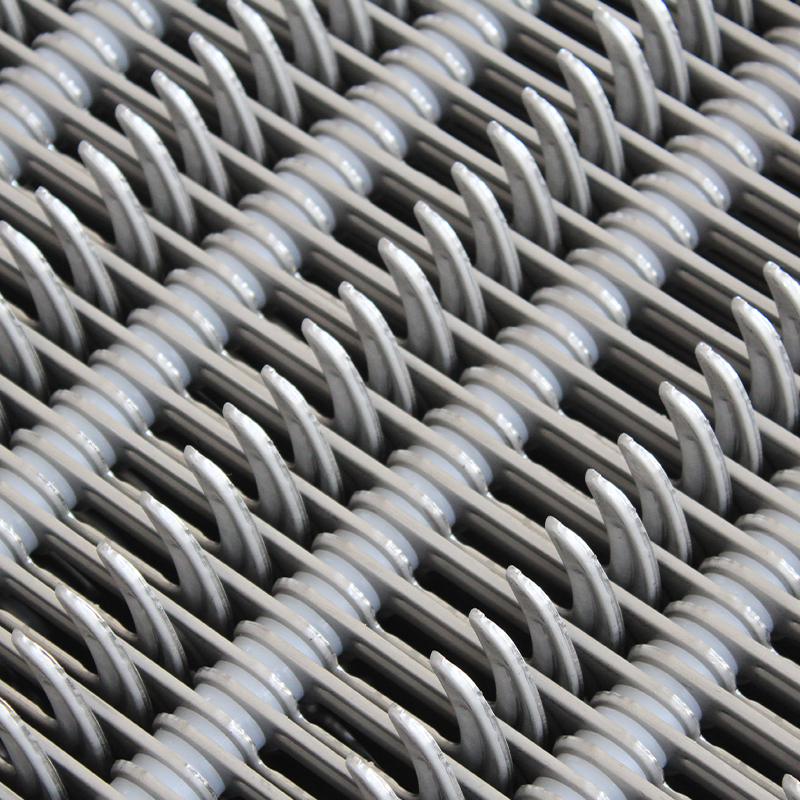

Tässä laitteessa käytetään pyörivää mekanismia, jossa on haravaketju, joka koostuu erityisesti muotoilluista auran muotoisista haravan hampaista, jotka on järjestetty tietyssä järjestyksessä ja määrässä vaakasuuntaiselle akselille. Veden virtausnopeudesta riippuen ketju kootaan vaihtelevilla rakoilla ja asennetaan pumppuasemien tai vedenkäsittelyjärjestelmien sisääntuloon. Kun käyttöyksikkö ajaa haravaketjua ylöspäin pohjasta, ketju kauhaa vedessä olevat roskat, ja neste virtaa rakojen läpi. Kun ketju saavuttaa ylemmän huipun, ketju muuttaa suuntaa ja liikkuu alaspäin. Materiaalit irtoavat sitten hampaista oman painonsa alaisena. Kun ketju suorittaa käänteisen syklinsä pohjaan, se käynnistää toisen jatkuvan edestakaisen toiminnan. Tämä prosessi poistaa jatkuvasti roskat vedestä ja saavuttaa kiinteän ja nesteen erotuksen.

Malli/tekniset tiedot

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Varusteen leveys B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Kanavan leveys B₁ (mm)

B 100

Tehokas tangon leveys B₂ (mm)

B-157

Perustuspulttiväli B₃ (mm)

B 200

Varusteen kokonaisleveys B₄ (mm)

B 350

T = 100

1≤b≤50

T = 150

Asennuskulma α (°)

60-85

Kanavan syvyys H (mm)

800-12000

Korkeus poistoaukosta alustaan H₁ (mm)

600-1200

Laitteen kokonaiskorkeus H₂ (mm)

H H1 1500

Takatelineen korkeus H₃ (mm)

T = 100

≈1000

T = 150

≈1100

Hampaiden kulkunopeus V (m/min)

≈2.1

Moottorin teho N (kW)

0,55-1,1

0,75-1,5

1,1-2,2

1,5-3,0

Päähäviö (mm)

≤20 (kun tukoksia ei ole)

Rakennuskuorma (kN)

△P

1.5

Huomautus: 1. P lasketaan H=5,0m perusteella. Jokaista ylimääräistä H-metriä kohden P_(yhteensä) = P1(P2) ΔP; T on haravaketjun nousu.
2. Räätälöinti on saatavilla asiakkaan vaatimusten perusteella.

Veden virtausmittari
Parametrit/malli			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Veden syvyys H₃ säleikön edessä (mm)					1.0
Virtausnopeus ruudukon läpi V (m/s)			0.8
Tyhjennys b (mm)	1	Virtausnopeus Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Machine: Käytetään ensisijaisesti suurten suspendoituneiden kiintoainepitoisuuksien sieppaamiseen, ja se on erityisen tehokas sotkeutuneiden roskien sieppaamiseen.

Sovellusalue:
1. Kunnallinen jätevesi: Karkeat/keskikokoiset seulat pumppuaseman kaivoissa ja hiekkakammion tuloaukoissa.
2. Teollisuuden jätevesi: Kuituisen ja pitkänomaisen jätteen sieppaus sellaisilla aloilla kuin paperinvalmistus, nahka ja teurastus.
