Hihnasuodatinpuristin on jatkuvatoiminen, tehokas lietteenkäsittelylaite, joka yhdistää tiivistys- ja suodatustoiminnot. Se soveltuu vedenpoistoon ja erilaisten laskeutuneiden tai suspendoituneiden materiaalien erottamiseen, ja sitä käytetään laajalti lietteen vedenpoistossa teollisuudenaloilla, kuten kemianteollisuudessa, metallurgiassa, kaivosteollisuudessa, elintarviketeollisuudessa, paperinvalmistuksessa, kunnallisessa jätevedenkäsittelyssä ja viemäröinnissä.
· Laitteisto yhdistää lietteen sakeuttamisen ja suodatinpuristuksen yhdeksi prosessiksi, mikä vähentää sakeutussäiliöiden investointikustannuksia.
· Korkea automaatioaste pneumaattisella suodatinhihnan kohdistuslaitteella.
· Käyttää sakeutettua suodosta tai kierrätettyä vettä huuhteluun, mikä alentaa käyttökustannuksia.
· Yksinkertainen prosessivirtaus, vahva sopeutumiskyky, järkevä rakenne, pieni jalanjälki, lyhyt lietteen retentioaika ja korkea käsittelyteho.

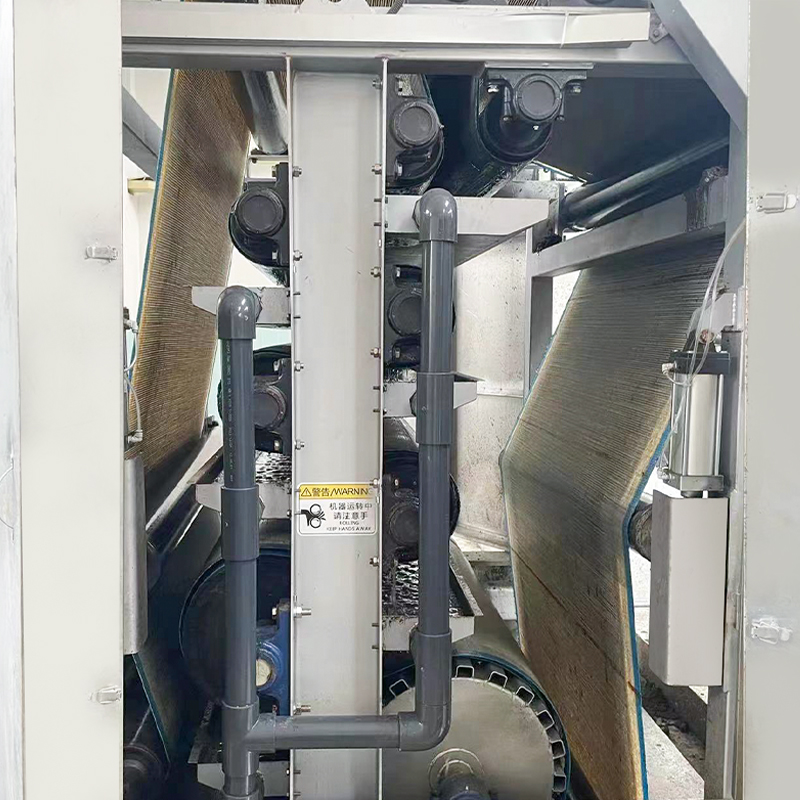

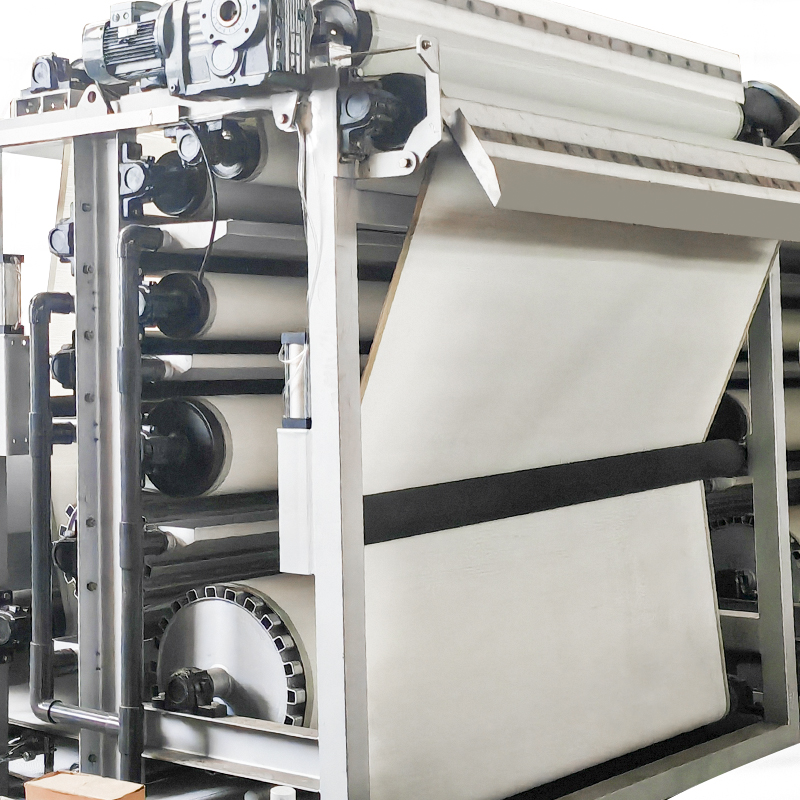

Hihnasuodatinpuristin koostuu pääasiassa rungosta, voimansiirtoyksiköstä, esipuristusvedenpoisto-osasta, puristusvedenpoisto-osasta, ylemmästä/keskimmäisestä/alemmasta suodatinhihnoista, suodatinhihnan pesulaitteesta, ohjaustelasta, suodatinkakun poistolaitteesta, kohdistuslaitteesta, kiristyslaitteesta, flokkulanttisekoituslaitteesta, suodoksen keruukaukalosta ja sähköohjauksesta.

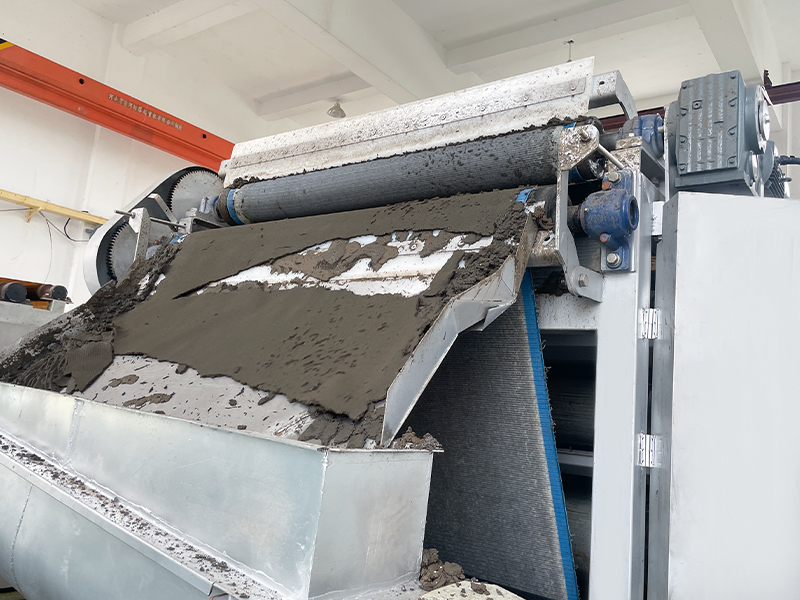

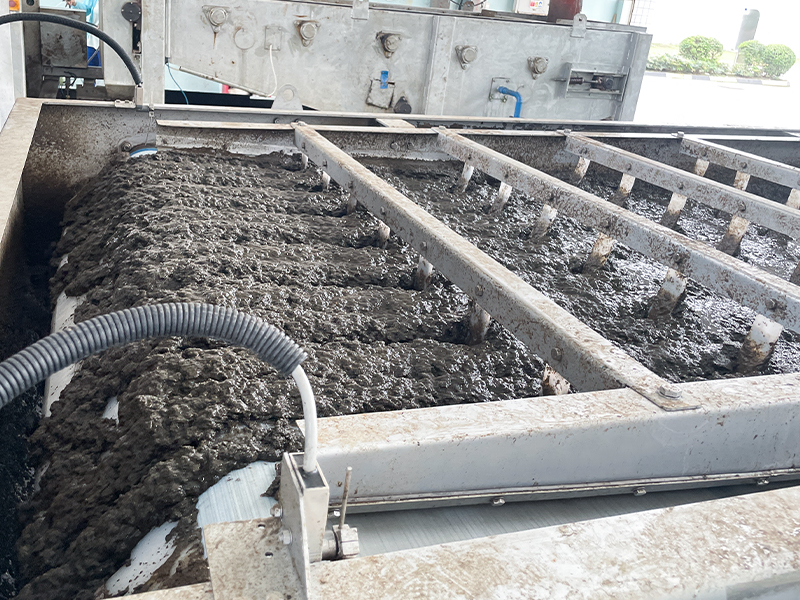

Hihnasuodatinpuristimen toimintaperiaate on seuraava: Flokkuloituneet suspendoituneet kiintoaineet ja liete, johon on sekoitettu flokkulantia, tulevat vedenpoistomekanismiin. Painovoiman ja puristuksen yhteisvaikutuksen alaisena liete muuttuu inversioksi, jolloin suurin osa vapaasta vedestä poistetaan rikastusosassa. Esikuivattu liete jakautuu tasaisesti suodatinhihnalle syöttösuppilon kautta ja menee kaksikerroksiseen suodatinhihnaväliin esipuristusta varten. Sitten se kulkee sarjan puristusteloja, jotka on järjestetty halkaisijaltaan laskevaan järjestykseen, altistaen suodatinkakun asteittain kasvaville puristus- ja leikkausvoimille ylimääräisen vapaan veden ja osittaisen kapillaariveden poistamiseksi. Vedenpoistoaine poistetaan lopuksi koneen takapäässä olevan poistoaukon kautta.

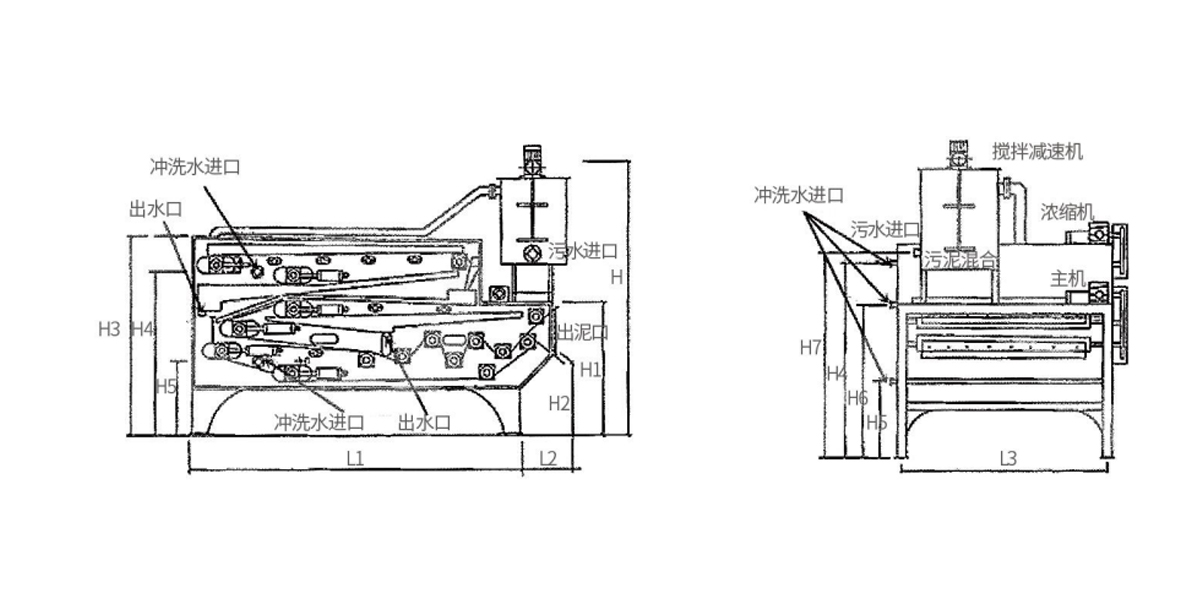

Huomautus: Tämä kaavio on tarkoitettu vain asennustarkoituksiin, eikä sitä ole tarkoitettu käytettäväksi rakennuspiirustuksina. Käyttäjä määrittää perustusten vahvistuskokoonpanon ja erityiset betonivaatimukset paikallisten maaperäolosuhteiden perusteella.
| Malli | Hihnan leveys (mm) | Suodatinhihnan nopeus (m/min) | Syötteen kosteuspitoisuus (%) | Suodatinkakun kosteuspitoisuus (%) | Kokonaiskäsittelykapasiteetti (m³/h) | Huuhteluveden kokonaismäärä (m³/h) | Laitteen mitat (P × L × K) (mm) | Huuhteluveden paine (MPa) |
| ZBDY-500 | 500 | 1,0-5,0 | ≈99 | ≤80 | 2~5 | 8-10 | 3050×1100×2800 | ≥0,5 |
| ZBDY-1000 | 1000 | 7-10 | 12-15 | 3050×1600×2800 | ≥0,5 | |||
| ZBDY-1500 | 1500 | 8-15 | 15-20 | 3050 × 2100 × 2800 | ≥0,5 | |||
| ZBDY-2000 | 2000 | 10-20 | 20-22 | 3050×2600×2800 | ≥0,5 | |||
| ZBDY-2500 | 2500 | 15-30 | 25-32 | 4050×3150×2960 | ≥0,5 | |||
| Yllä olevat parametrit on tarkoitettu käyttäjille. Tietyt konfiguraatiot ja parametrit on mukautettava paikan päällä vallitseviin olosuhteisiin. | ||||||||
 |  |  |
Vahvan teknisen perustan ja ISO-sertifioidun laatujärjestelmän ansiosta Hengye auttaa asiakkaitaan eri toimialoilla parantamaan käsittelytehokkuutta, vähentämään käyttökustannuksia ja täyttämään maailmanlaajuiset ympäristöstandardit.
