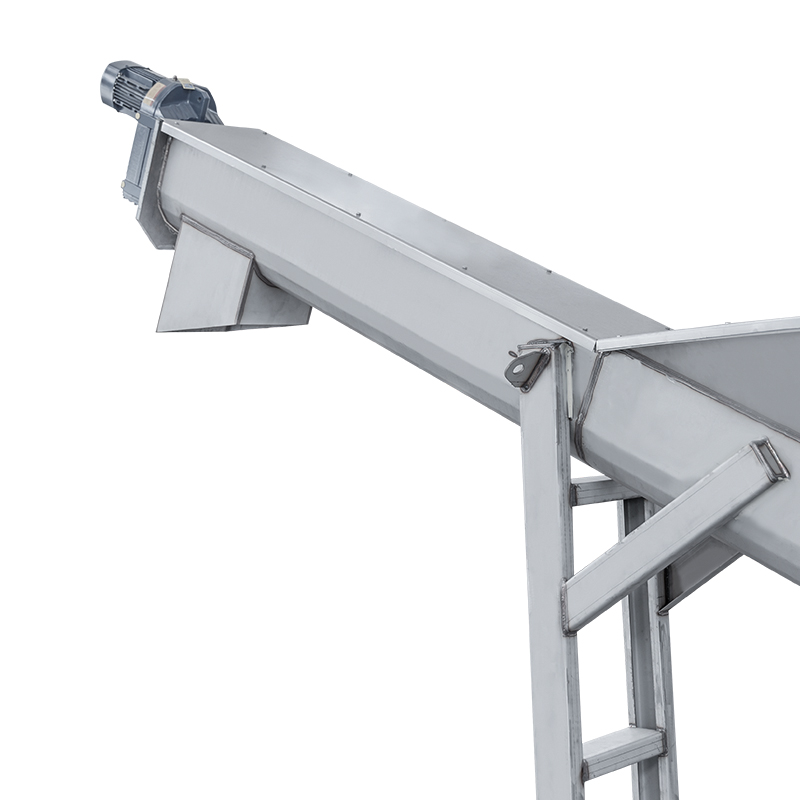

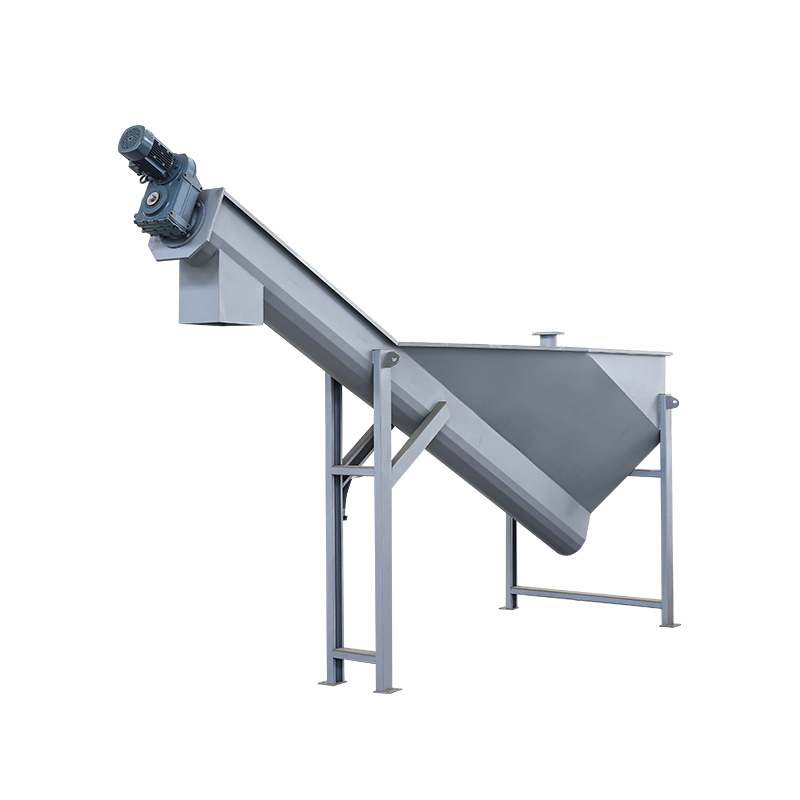

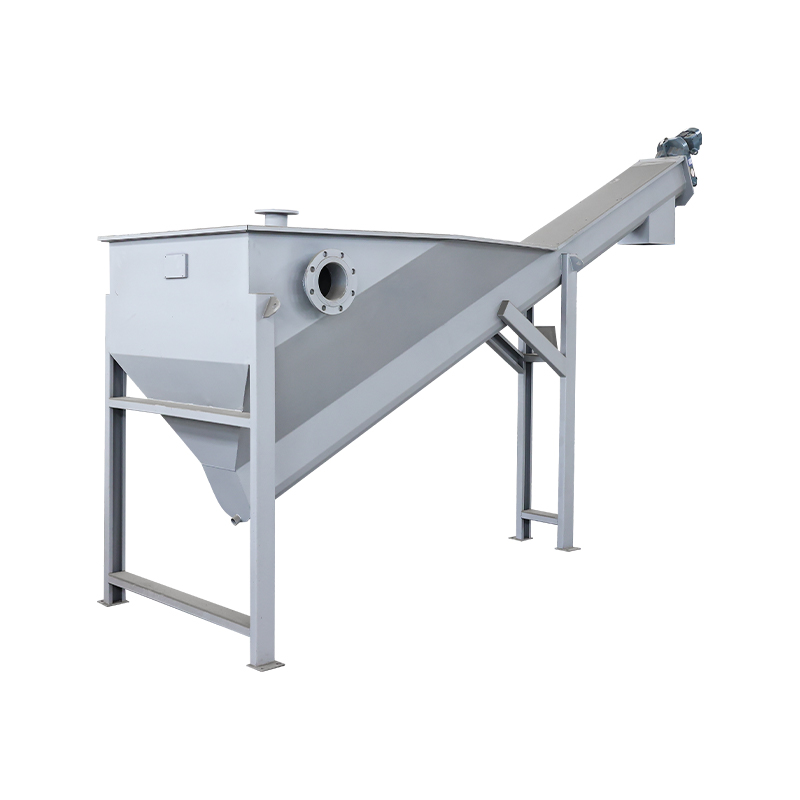

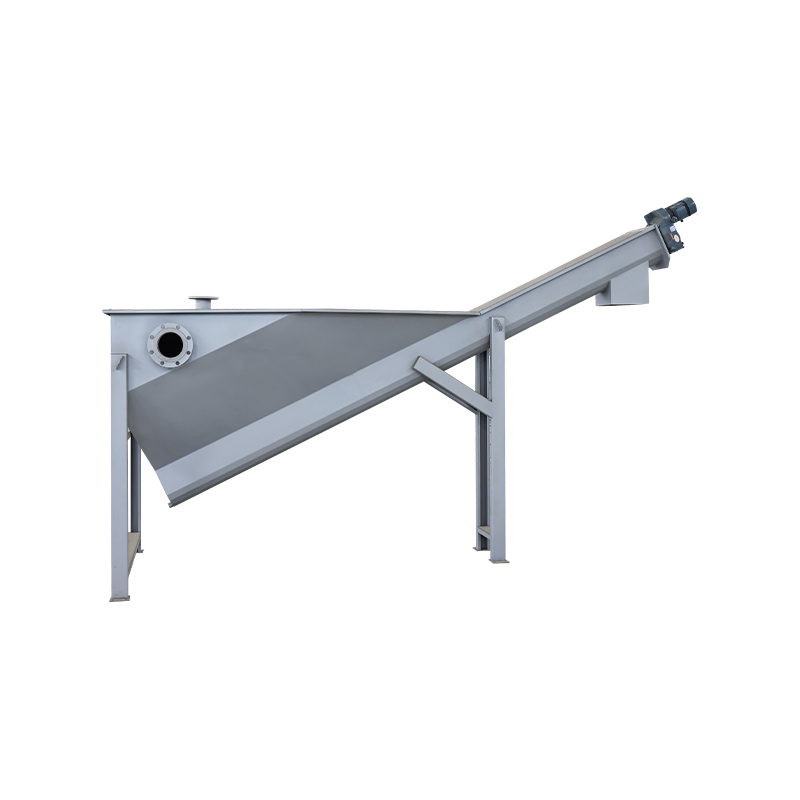

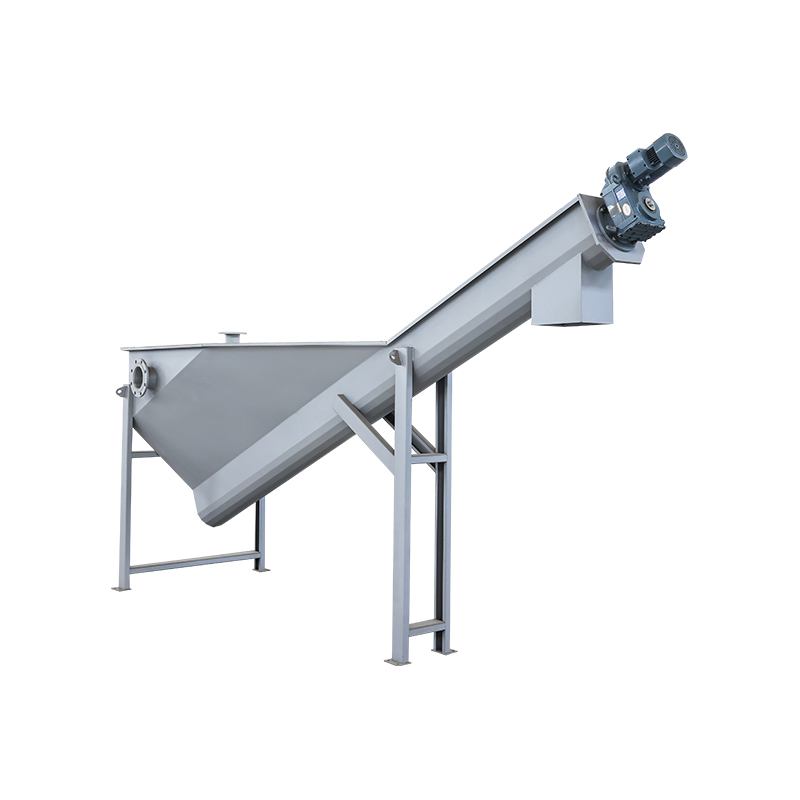

Hiekka-vesierotin soveltuu hiekanpoistoon kunnallisissa jätevedenpuhdistamoissa sedimentointisäiliöissä. Sitä käytetään ensisijaisesti syklonisedimentointisäiliöiden, hiekanpoistokoneiden tai siltatyyppisten imuhiekkakeräinten kanssa poistetun hiekka-vesi-seoksen jatkokäsittelyyn.
· Voimansiirtojärjestelmä käyttää akselille asennettuja yhdensuuntaisakselisia kierrevaihteita, joissa on kompakti rakenne ja tasainen, turvallinen toiminta;
· Yli 0,2 mm:n hiukkasten talteenottonopeus saavuttaa jopa 96 % erotuksen jälkeen;
· U-muotoiset kourut on vuorattu kulutusta kestävillä vuorauksilla, mikä takaa pitkän käyttöiän ja helpon vaihdon;
· Täysin suljettu toiminta ylläpitää suotuisat ympäristöolosuhteet. Runko on kiinnitetty laajennuspulteilla, joten upotettuja ankkureita ei tarvita.

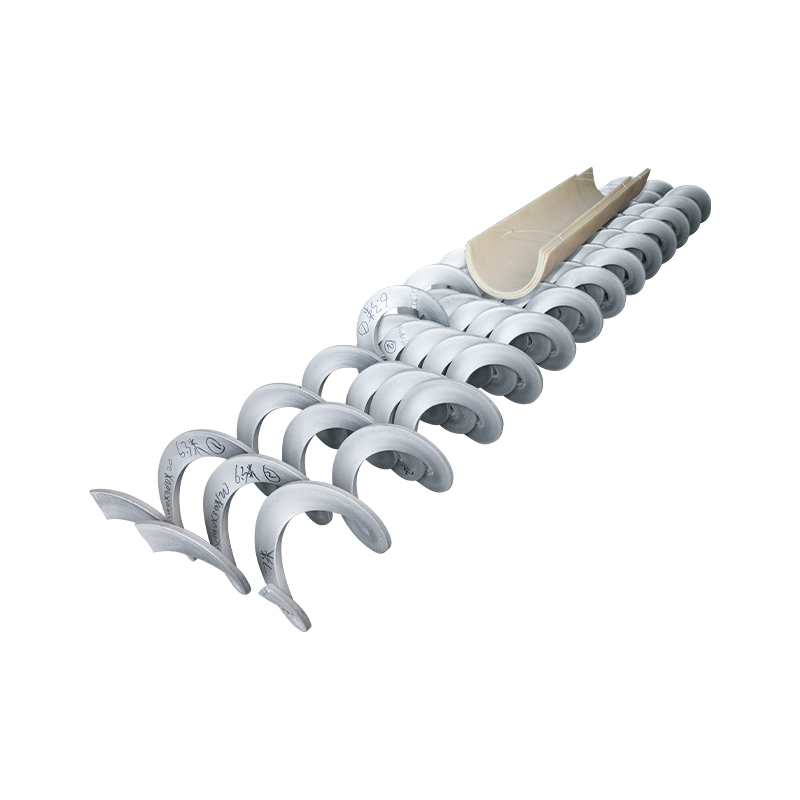

Tämä laite käyttää akselitonta ruuvimekanismia. Hiekka-vesi-seos syötetään erottimeen ylhäältä. Sora laskeutuu painovoiman vaikutuksesta hiekka-veden erotuskaukaloon. Akselittoman ruuvin pyöriminen työntää soraa vähitellen 25 % U:n muotoista kourua pitkin ulostuloa kohti. Sitten sora putoaa vastaanottosylinteriin ulkoista kuljetusta varten. Erotettu vesi vuotaa yli erotuskaivosta, mikä parantaa toimintaympäristöä ja helpottaa ulkoista kuljetusta.

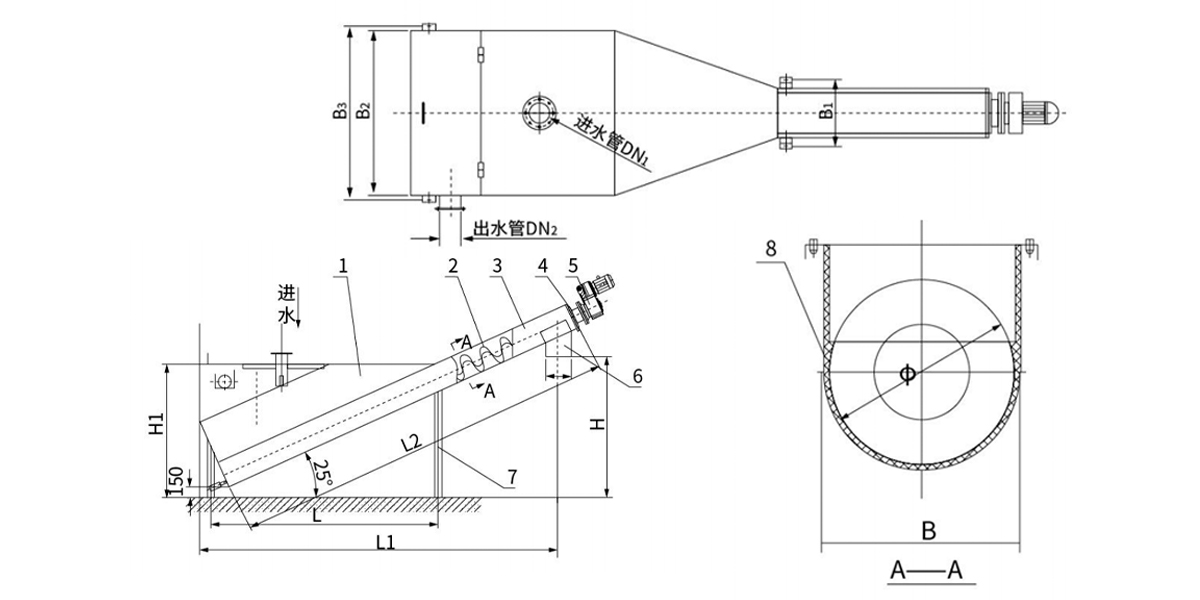

| 1 | Erotussäiliö | 5 | Käyttöyksikkö |
| 2 | Spiraali terä | 6 | Hiekkapoistoaukko |
| 3 | U-muotoinen kanava | 7 | Tukikehys |
| 4 | Laakerikotelo | 8 | Kulutusta kestävä vuori |
| Malli/tekniset tiedot | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Ruuvin nimellishalkaisija D (mm) | 260 | 300 | 350 | 400 | ||
| Ruuvin halkaisija M (mm) | 235 | 285 | 320 | 385 | ||
| Käsittelykapasiteetti Q (L/s) | 5-12 | 12-20 | 20-27 | 27-35 | ||
| Asennuskulma α (°) | 25 | |||||
| Ruuvin pyörimisnopeus n (r/min) | ≈4.8 | |||||
| Moottorin teho N (kW) | 0.37 | 0.55 | 0.75 | |||
| Palautumisnopeus (hiukkaskoko ≥0,2 mm) | ≥96 | |||||
| Kosteus hiekan erotuksen jälkeen (%) | <65 | |||||
| Asennusmitat (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B2 | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DN1 | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Hiekanerotin: Käytetään ensisijaisesti jätevedenpuhdistamoiden hiekkakammioiden tukilaitteistona hiekkahiukkasten erottamiseen ja puhdistamiseen.
Sovellusalue:
1. Kunnan ympäristönsuojelu: Hiekkaveden erotus suurten ja keskisuurten jätevedenpuhdistamoiden syklonisissa hiekkakammioissa tai ilmastettuissa hiekkakammioissa.
2. Teollisuuden jätevesi: Hiekan poisto vedenpuhdistamoissa ja hiekankäsittely elintarviketeollisuuden jätevesissä.
Vahvan teknisen perustan ja ISO-sertifioidun laatujärjestelmän ansiosta Hengye auttaa asiakkaitaan eri toimialoilla parantamaan käsittelytehokkuutta, vähentämään käyttökustannuksia ja täyttämään maailmanlaajuiset ympäristöstandardit.
