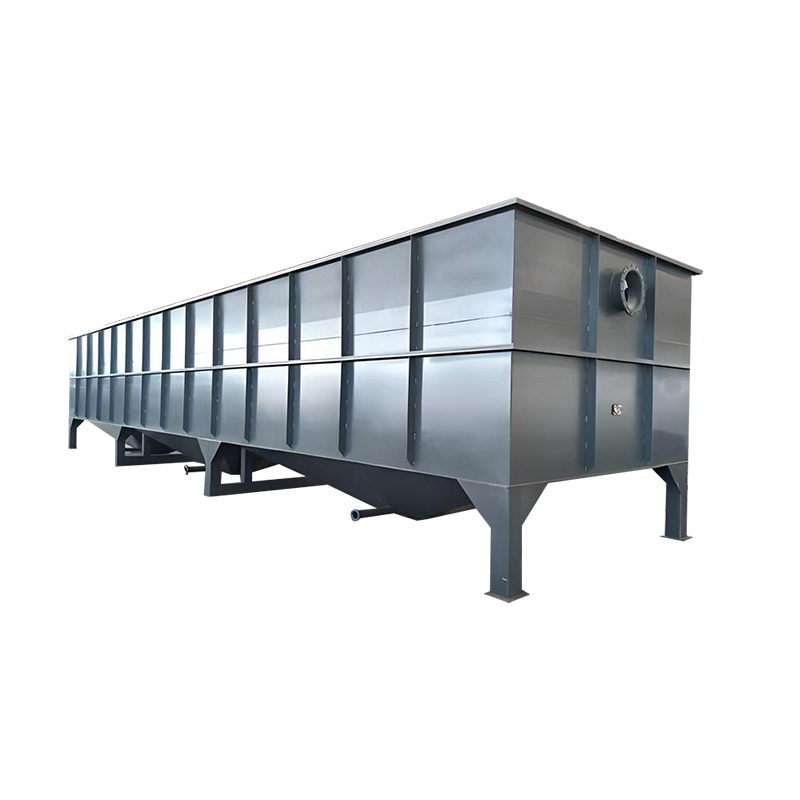

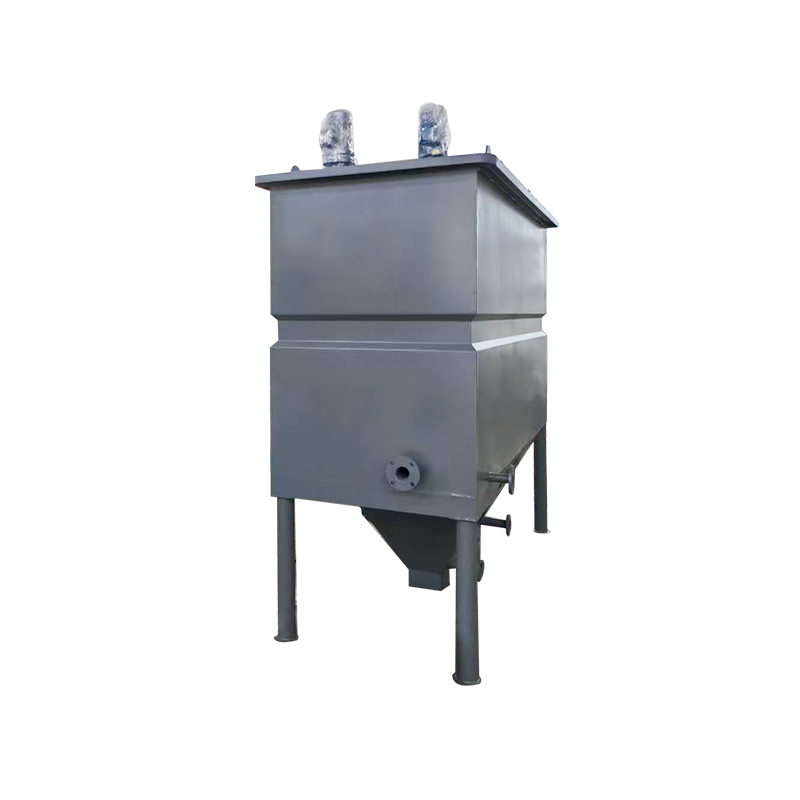

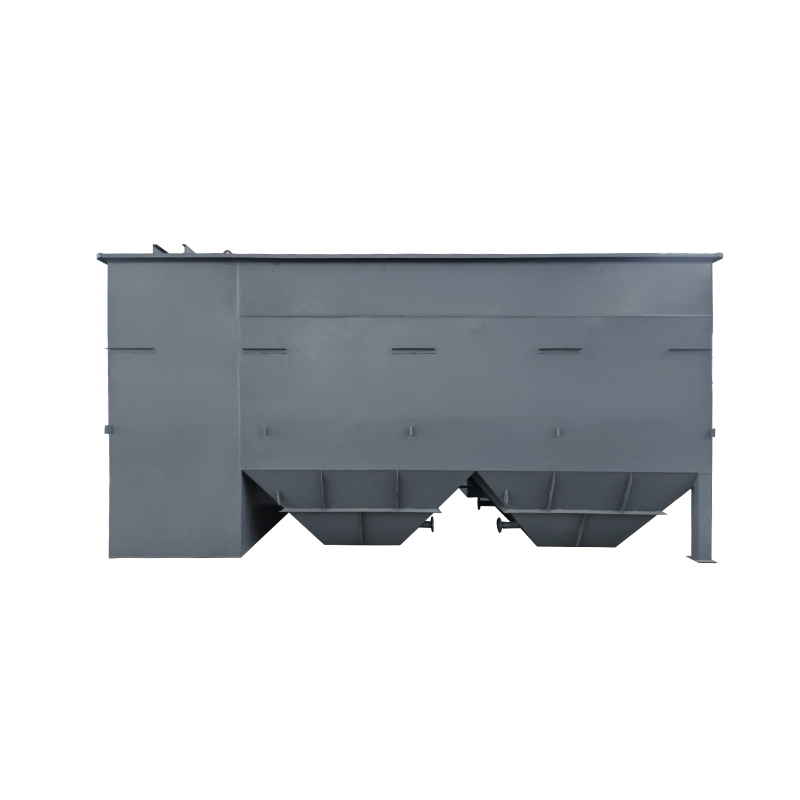

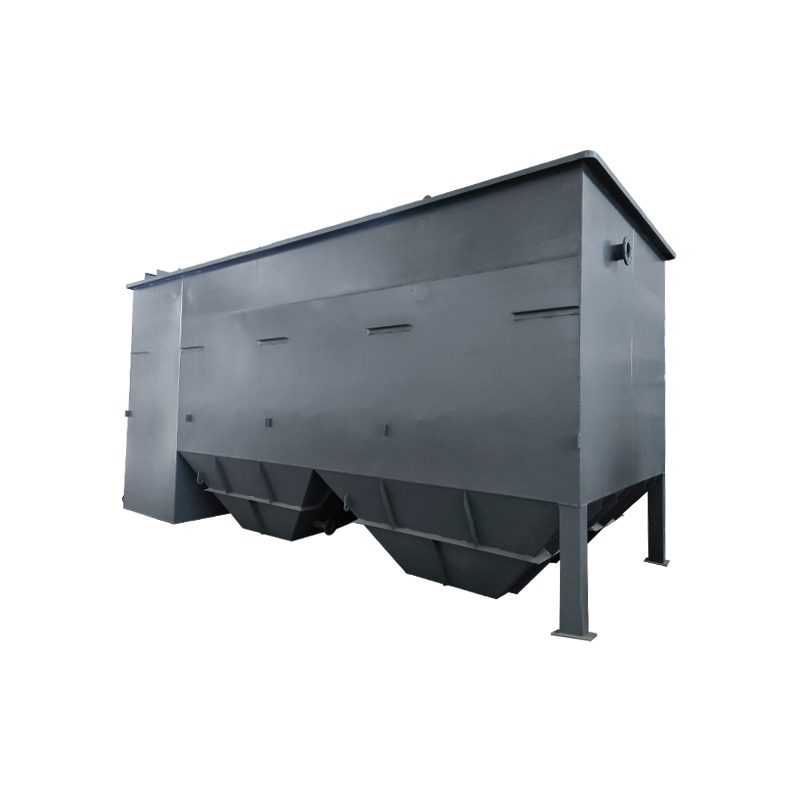

Kalteva putken sedimentaatiosäiliö
Integroidut kaltevat putken sedimentointisäiliöt hyödyntävät periaatetta, että vedessä olevat suspendoituneet hiukkaset laskeutuvat alaspäin nopeammin kuin ylöspäin suuntautuva virtausnopeus tai että niiden laskeutumisaika on lyhyempi kuin veden poistumisaika säiliöstä, mikä mahdollistaa irtoamisen virtauksesta veden puhdistamiseksi. Ne poistavat suspendoituneita kiintoaineita luonnollisten sedimentaatio- tai koagulaatio-flokkulaatioprosessien kautta.
Sedimentointisäiliöt luokitellaan virtaussuunnan mukaan vaaka- ja pystysuunnassa. Sedimentaatiotehokkuus riippuu veden nopeudesta säiliössä ja retentioajasta. Suorituskyvyn parantamiseksi ja jalanjäljen pienentämiseksi käytetään yleisesti malleja, kuten hunajakennollisia kaltevia putkia vastavirtasedimentointisäiliöitä, nopeutettuja selkeytyssäiliöitä ja pulssiselkeytyssäiliöitä. Sedimentointisäiliöitä käytetään laajalti jäteveden käsittelyssä.

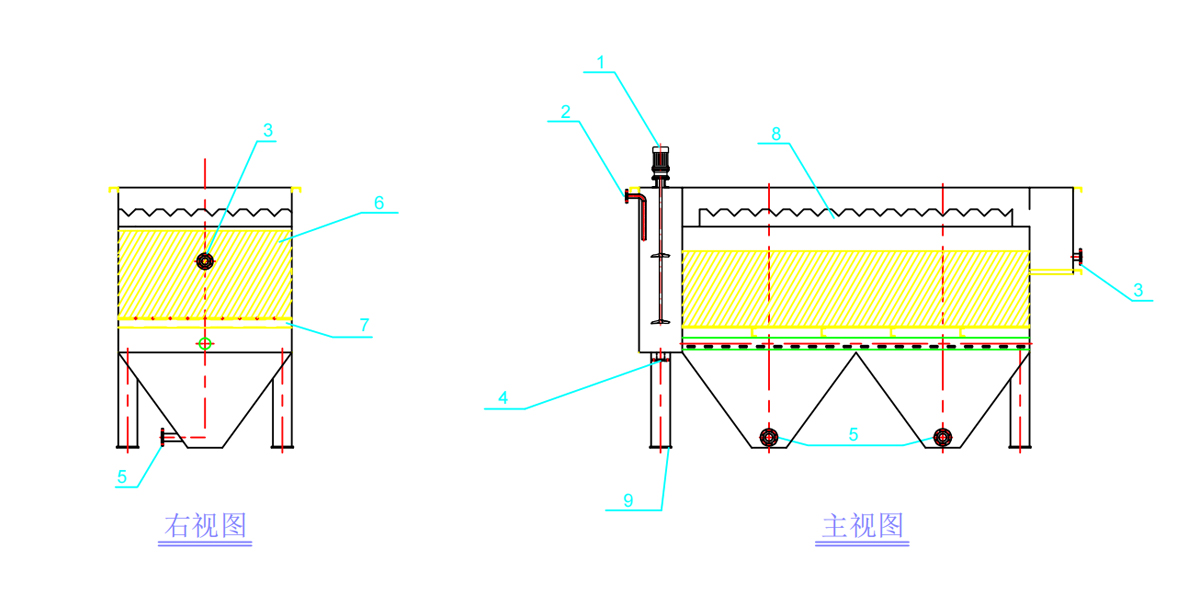

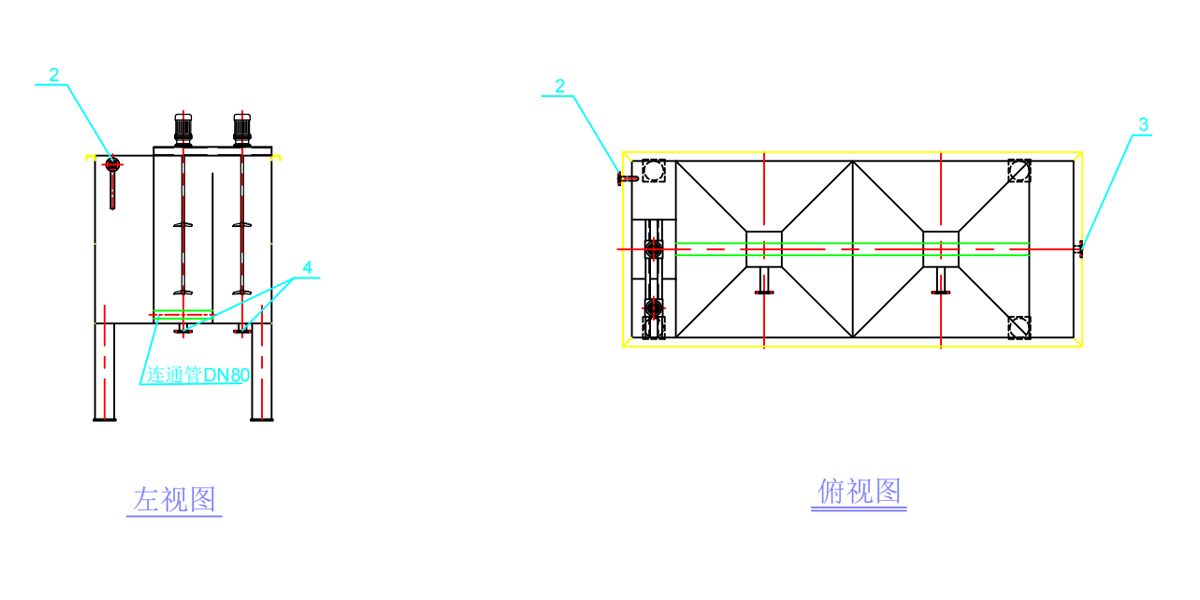

Vaakavirtaussedimentointisäiliö koostuu kolmesta komponentista: tulo- ja poistoaukoista, virtausosasta ja lietesuppilosta. Säiliön poikkileikkaus on suorakaiteen muotoinen, ja tulo- ja poistoaukot on sijoitettu vastakkaisiin päihin. Tulokanavassa käytetään tyypillisesti sisäänmenotyyppistä sisääntuloa. Vesi tulee säiliöön tasaisesti jakautuneiden tuloaukkojen kautta. Imuaukkoihin asennetaan välilevy, joka varmistaa vesivirtauksen tasaisen jakautumisen säiliön poikkileikkaukselle. Poistoaukko käyttää yleensä ylivuotopatoa varmistamaan, että laskeutunut kirkastettu vesi virtaa tasaisesti altaan leveyden poikki poistokanavaan. Padon ylävirtaan asennetaan vaahtokaukalo ja välilevy pintavaahdon sieppaamiseksi. Virtausosa muodostaa altaan pääosan. Altaan leveyden ja syvyyden on varmistettava tasainen virtauksen jakautuminen ylivuoto-osuudella ja ylläpidettävä hidas, vakaa liike suunnittelunopeudella. Lietusuppilo kerää laskeutuneen lietteen ja sijaitsee tyypillisesti säiliön pohjan alapuolella lähellä etuosaa. Suppilon pohjassa oleva lietteen poistoputki mahdollistaa lietteen säännöllisen poiston.
